國巨PE0612車規電流傳感電阻器系列——精密、高可靠、AEC-Q200認證的電流采樣方案

發布時間：2025-08-06 品牌：國巨(YAGEO) 瀏覽量：7

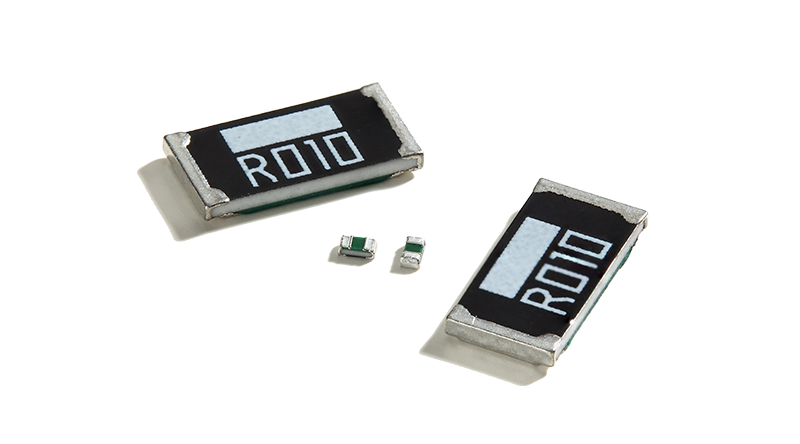

PE0612系列是YAGEO面向汽車電子推出的0612尺寸（1.6mm×3.2mm）金屬合金電流檢測電阻，全系列均通過AEC-Q200Rev-D認證，可在-55℃~+170℃的環境中保持長期穩定性，適用于BMS、EPS、OBC、逆變器、車燈驅動等車載高功率模塊的電流采樣與保護?？梢哉f，國巨PE0612車規電流傳感電阻器系列是精密、高可靠、AEC-Q200認證的電流采樣方案。



系列速查表



| 系列            | 阻值范圍 | 精度 | TCR | 功率 | 特色說明 | 典型訂貨號示例 |

|-----------------|-----------|------|-----|------|-----------|----------------|

| PE0612DKF07     | 0.5 mΩ – 5 mΩ | ±0.5 % | ±50 ppm/℃ | 1 W | 最低 TCR，適合大電流 (>200 A) 采樣 | DKF070R001L (1 mΩ) |

| PE0612FKE07     | 1 mΩ – 10 mΩ | ±1 % | ±75 ppm/℃ | 0.75 W | 主流車規通用型 | FKE070R008L (8 mΩ)  |

| PE0612FKE7W     | 1 mΩ – 10 mΩ | ±1 % | ±75 ppm/℃ | 0.75 W | 濕面防護 (7W) 版本，適合高濕環境 | FKE7W0R005L |

| PE0612FKF07     | 5 mΩ – 50 mΩ | ±1 % | ±100 ppm/℃ | 0.75 W | 中阻值段，通用 BMS 采樣 | FKF070R020L |

| PE0612FKL07     | 50 mΩ – 200 mΩ | ±1 % | ±100 ppm/℃ | 0.5 W | 高阻值，低功耗檢測 | FKL070R100L |

| PE0612FKM07     | 200 mΩ – 1 Ω | ±1 % | ±200 ppm/℃ | 0.5 W | 高阻段，信號級電流檢測 | FKM070R500L |

| PE0612FKM7W     | 200 mΩ – 1 Ω | ±1 % | ±200 ppm/℃ | 0.5 W | 濕面防護版本 | FKM7W0R330L |

| PE0612JKF07     | 5 mΩ – 50 mΩ | ±5 % | ±200 ppm/℃ | 1 W | 成本優化型，用于保護回路 | JKF070R010L |



共同技術亮點

•金屬合金板+無鉛銅端子，極低熱電勢(<1µV/℃)

•激光微調阻值，出廠100%自動光學+X-Ray檢查

•MSL1，支持260℃回流焊

•符合AEC-Q200Rev-D、RoHS、REACH、無鹵素標準

•端子鍍層可選Sn或SnCu，兼容SAC305/Sn100C焊料



典型應用

1.新能源乘用車/商用車電池包：PE0612DKF070.5mΩ/1W版本可承受300A脈沖電流，實現0.2%滿量程精度。

2.48V輕混電機控制器：PE0612FKE078mΩ/±1%用于相電流采樣，與分流放大器配合實現<1%扭矩控制誤差。

3.車載充電器PFC級：PE0612FKE7W濕面防護版本在高濕85℃/85%RH條件下1000h漂移<0.5%。

4.LEDMatrix大燈：PE0612FKM070.5Ω檢測LED串電流，為MCU提供過流關斷信號。



國巨車規電流傳感電阻器型號推薦
PE0612DKF070R01L PE0612FKE070R003L PE0612FKE070R005L PE0612FKE070R008L PE0612FKE070R05L
PE0612FKE070R1L PE0612FKE070R24L PE0612FKE7W0R005L PE0612FKE7W0R05L PE0612FKF070R002L
PE0612FKF070R003L PE0612FKF070R005L PE0612FKF070R015L PE0612FKF070R01L PE0612FKF070R025L
PE0612FKF070R02L PE0612FKF070R03L PE0612FKF070R047L PE0612FKF070R051L PE0612FKF070R05L
PE0612FKF070R13L PE0612FKF070R15L PE0612FKF070R1L PE0612FKF070R2L PE0612FKF070R33L
PE0612FKF070R36L PE0612FKF070R5L PE0612FKF070R75L PE0612FKF070R82L PE0612FKF070R91L
PE0612FKL070R001L PE0612FKM070R012L PE0612FKM070R01L PE0612FKM7W0R01L PE0612FKM7W0R05L
PE0612JKF070R33L



選型與焊接建議

•大電流(>100A)優先選DKF070.5–2mΩ，并保證銅箔散熱面積≥100mm²。

•中電流(20–100A)選FKE/FKF075–20mΩ兼顧精度與功耗。

•高阻值信號級檢測選FKL/FKM07，注意走線Kelvin連接以降低銅跡壓降誤差。

•濕面或底盤安裝場景，直接選擇帶“7W”后綴的濕面防護版本。

•回流焊峰值260℃，建議使用氮?dú)饣虻蜌堁醐h(huán)境，ΔT<3℃/s避免端子裂紋。



PE0612系列以“一個尺寸覆蓋0.5mΩ–1Ω全量程”的思路，為汽車電子提供了從200A主功率回路到1A信號支路的完整電流檢測解決方案。無論是對精度極致追求的BMS，還是對成本敏感的車燈/泵類負載，工程師都能在PE0612的八款細分系列中找到合適的AEC-Q200級元件。南山電子是國巨(YAGEO)授權經銷商，歡迎咨詢選購國巨PE0612車規電流傳感電阻器系列。
