隨著車載設備多功能化的進展，以及汽車工作環境的特殊使用要求，需要石英晶振滿足被動元器件應力測試認證規范的相關要求，即AEC-Q200/100標準。汽車級晶振也有人稱為車規晶振，是對使用在汽車或車載設備上的如汽車導航設備、安全設備、ADAS（自動駕駛輔助系統）等應用中的符合AEC-Q200技術標準的晶體振蕩器、晶體諧振器、傳感器、陀螺儀等頻率元器件的一個約定俗成的叫法，并不是一個規范的稱呼。
愛普生作為全球領先的石英晶振頻率，針對汽車應用推出了眾多滿足汽車級特殊環境需要的頻率元件，覆蓋愛普生晶振、晶體、時鐘模塊、陀螺儀等全系列產品。下面我們列明了相關型號及其主要選型參數、規格書、應用手冊等。如需技術支持，請咨詢400-888-5058，或。

32768Hz石英晶體諧振器

型號	外部尺寸[mm]	頻率范圍	頻率穩定度 [ppm]@+25℃	工作溫度[℃]	規格書
FC-13A(AEC-Q200)	3.2x1.5x0.9	32.768khz	±20±30±50	-40~+125
MC-30A(AEC-Q200)	8.0x3.8x2.54	32.768khz (20~120khz)	±20±50(±50±100)	-40~+85

MHz石英晶體諧振器

型號	外部尺寸[mm]	頻率范圍 [MHz]	頻率穩定度 [ppm]@+25℃	頻率溫度特征 ppm	規格書
FA2016AA(AEC-Q200)	2.0x1.6x0.5	16~54	±10	±20/-40~85 ±50/-40~125
FA-238A(AEC-Q200)	3.2x2.5x0.7	12~62.4	±15~±50	±30/-40~+85 ±50/-40~125

聲表面波諧振器

型號	外部尺寸[mm]	頻率范圍 [MHz]	頻率穩定度 [ppm]@+25℃	規格書
NS-21R (汽車用)	2.5x2.0x0.86	300~500	±50/-40~+85 ±100/-40~+85 ±150/-40~+85
NS-32R (汽車用)	3.8x3.8x0.98	312~870	±50/-40~+85(312~500MHz) ±100/-40~+85
FS-335 (汽車用)	3.8x3.8x0.98	300~870	±50/-40~+85(300~500MHz) ±100/-40~+85
FS-555 (汽車用)	4.8x5.2x1.5	230~500	±50/-40~+85 ±100/-40~+85

常規有源晶振SPXO

型號	外部尺寸 [mm]	輸出	頻率范圍 [MHz]	電源電壓 [V]	頻率溫度特征(頻率公差/工作溫度) [ppm/℃~℃]		規格書
SG2016CAA (AEC-Q200)	2.0x1.6	CMOS	1.2~75	1.8~3.3	±50/-40~+85 ±100/-40~+85	±50/-40~+105 ±100/-40~+105 ±100/-40~+125 ±150/-40~+125
SG-210SEBA (AEC-Q200) SG-210SDBA (AEC-Q200) SG-210SCBA (AEC-Q200)	2.5x2.0	CMOS	2~60	1.8 2.5 3.3	±50/-20~+70 ±100/-20~+70 ±50/-40~+85 ±100/-40~+85

低抖動有源晶振

型號	外部尺寸 [mm]	輸出	頻率范圍 [MHz]	電源電壓 [V]	頻率溫度特征(頻率公差/工作溫度) [x10^-6/℃~℃]	規格書
EA-2102CB (AEC-Q200)	5.0x3.2	LV-PECL	100	3.3	±300/-40~+85

溫度補償晶振TCXO

型號	外部尺寸 [mm]	頻率范圍 [MHz]	頻率穩定度 [ppm@+25℃]	頻率溫度特征 [ppm]	輸出	電源電壓 [V]	規格書
TG-5035CJ (AEC-Q200)	2.0x1.6x0.73	13~52	±2	±0.5/-40~+85℃	正弦波	1.7~3.3
TG-5035CG (AEC-Q200)	2.5x2.0x0.8

實時時鐘模塊RTC

型號	外部尺寸 [mm]	特點	公差[ppm]	待機電流 [µA]	電源電壓 [V]	規格書	應用手冊
RA-4565SA (AEC-Q200)	10.1x7.4x3.3	高溫擴展到 125℃	B:5±23 /+25°C	0.5	1.5~5.5		ETM24J-02 ETM24E-02
RA-4574SA (AEC-Q200)		常規品	B:5±23 /+25°C	0.5	1.6~5.5		ETM07J-02 ETM07E-03
RA4803SA (AEC-Q200)		內置DTCXO 高穩定	UA:±3.4 /-40~+85°C UB:±5.0 /-40~+85°C UC:±5.0 /-30~+70°C AA:5±5.0 /+25°C	0.75			ETM38J-03 ETM38E-03
RA8803SA (AEC-Q200)		內置DTCXO 高穩定	UA:±3.4 /-40~+85°C UB:±5.0 /-40~+85°C UC:±5.0 /-30~+70°C AA:5±5.0 /+25°C?	0.75			ETM39J-03 ETM39E-03
RA8900CE (AEC-Q200)	3.2x2.5x1.0	內置DTCXO 高穩定 內置電源切換	UA:±3.4 /-40~+85°C UB:±5.0 /-40~+85°C UC:±5.0 /-30~+70°C	0.7			ETM44J-01 ETM44E-03
RA-8565SA (AEC-Q200)	10.1x7.4x3.3	高溫擴展到 125℃	B:5±23 /+25°C	0.55	1.7~5.5		ETM22J-02 ETM22E-01
RA-8581SA (AEC-Q200)		常規品	B:5±23 /+25°C	0.45	1.6~5.5		ETM14J-03 ETM14E-03

SAW濾波器

型號	外部尺寸	頻率范圍	通頻帶寬	插入損耗	工作溫度	規格書
FF-555 (汽車用)	5.2x4.8x1.5mm	300MHz~ 500MHz	f_nom±100kHzMin.	3.5dBMax.	-40~+85℃
FF-32N (汽車用)	3.8x3.8x0.98mm		f_nom±200kHzMin.

單軸陀螺儀傳感器GYRO

型號	尺寸[mm]	接口	電源電壓 [V]	工作溫度 [℃]	敏感性	Bias @+25℃	檢測范圍 [°/s]	規格書
XV-9100CD (AEC-Q100)	5.0x5.0x1.4	模擬電壓	5.0	-40~+105	0.004xVDDmV	0.5xVDDV	±100
XV-9300CD (AEC-Q100)	5.0x5.0x1.4				0.0012xVDDmV		±300
XV-9100LV (AEC-Q100)	7.0x6.8x3.3			-40~+125	0.004xVDDmV		±100
XV-9100LP (AEC-Q100)	9.5x5.0x7.2						±100
XV-9300LV (AEC-Q100)	7.0x6.8x3.3				0.0012xVDDmV		±300
XV-9300LP (AEC-Q100)	9.5x5.0x7.2						±300
XV4001BC (AEC-Q200)	5.0x3.2x1.3	I²C	3.3	-40~+85	370LSB±1.5%	±2(0LSB)	±70
XV4001BD (AEC-Q200)		SPI
XV4001KC (AEC-Q200)	6.0x4.8x3.3	I²C
XV4001KD (AEC-Q200)		SPI
XV-8000CB (AEC-Q200)	5.0x3.2x1.3	模擬電壓	5.0		-0.005xVDDmv	0.5xVDDV	±60
XV-8000LK (AEC-Q200)	6.0x4.8x3.3

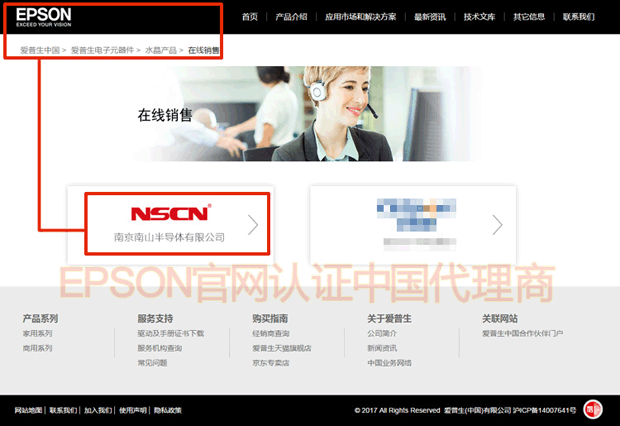

愛普生官方網站認證的中國授權代理商-南京南山半導體有限公司
